Das Scheibensieb für kommunale Feststoffabfälle ist eine effiziente und stabile Sortieranlage, die sich für städtische Abriss- und Renovierungsprojekte sowie große Bauschuttlageranlagen eignet, in denen feste Abfälle und Bauschutt verarbeitet werden.
- Die Ausrüstung verfügt über eine kombinierte Struktur aus versetzten Siebscheiben, um den Siebspalt präzise zu steuern und feste Abfallstoffe wie Hausmüll und Bauschutt mit Partikelgrößen, die kleiner als der festgelegte Standard sind, effizient zu trennen. Die Verarbeitungskapazität ist viermal so hoch wie bei herkömmlichen Trommelsieben gleichen Volumens und die Siebeffizienz ist doppelt so hoch wie bei Trommelsieben.
- Die gesamte Maschine wird von einem Elektromotor angetrieben und arbeitet synchron und mit konstanter Drehzahl für mehrere Siebwellen. Die Siebscheiben auf den Wellen drehen sich kontinuierlich und rühren den Oberflächenmüll um. Dabei stützen sie sich auf die festen Abstände zwischen den Siebscheiben und das Eigengewicht und die Partikelgröße der Materialien, um die Klassifizierung von groben und feinen Materialien abzuschließen. Je nach erforderlicher Siebverarbeitungsmenge können unterschiedliche Anzahlen von Siebwellen eingebaut werden.
- Als Reaktion auf die Schwachstellen kommunaler Feststoffabfälle wie hohe Luftfeuchtigkeit und hohe Viskosität, die zu Verstopfungen und Verstopfungen führen, ist eine selbstreinigende Vorrichtung unter den Siebscheiben angeordnet und ein kontinuierlich dynamisches Rotationsdesign wird eingesetzt, um das Anhaften und Verstopfen der Siebspalten grundsätzlich zu vermeiden und so die Probleme der Materialverstopfung, Lochverstopfung und häufigen Maschinenabschaltungen zur Reinigung bei der Verarbeitung von nassem Müll auf normalen Sieboberflächen vollständig zu lösen. Es kann einen kontinuierlichen und effizienten Siebbetrieb für verschiedene feste Siedlungsabfälle wie Hausmüll, Bauschutt und zersetzten Müll gewährleisten.
Wie funktioniert das Rollsieb für Siedlungsabfälle?
Wenn kommunale Feststoffabfälle gleichmäßig auf die Sieboberfläche der Anlage befördert werden, treibt der Motor die Siebwelle in Drehung. Da zwischen den Siebwellen Lücken vorhanden sind und die Drehrichtung und Geschwindigkeit der Siebwellen einstellbar ist, fallen feine Partikel wie Sand, Steine und Erde, die kleiner als die Lücken sind, durch die Lücken der Siebwellen, während große Materialblöcke wie Ziegel und Betonblöcke von den Siebwellen kontinuierlich vorwärts bewegt werden, wodurch die Siebung und Klassifizierung fester Abfälle unterschiedlicher Partikelgrößen erreicht wird.
Kernkomponenten des Walzensiebs für Siedlungsabfälle
Unser Unternehmen verfügt über qualifizierte technische Mitarbeiter und ein perfektes Qualitätsmanagementsystem, um die hohe Qualität der Kernkomponenten des Wobbler-Feeder-Brechers sicherzustellen und eine Garantie für den leistungsstarken Betrieb des Produkts zu bieten.
Siebwellenbaugruppe
- Die Siebwellenbaugruppe besteht aus Antriebsmotor + Untersetzungsgetriebe, Siebwelle, Siebscheibe, Flachkeil, Sicherungsmutter, Kupplung, Lagergehäuse und Lagergehäusezubehör. Der Antriebsmotor und das Untersetzungsgetriebe sind über die Kupplung mit der Siebwelle verbunden.
- Die Siebwelle besteht aus geschmiedetem 42CrMo-Material. Es wird einer CAE-Kraftanalyse unterzogen und ist so konzipiert, dass es angemessen und sicher ist und Phänomene wie Biegung oder Bruch der Zahnwalzenwelle wirksam vermeidet. Die Siebwellendichtung verwendet eine spezielle Gummischalendichtung, um das Austreten von Staub zu verhindern.
- Wenn eine der Siebwellen ausfällt, kann das Material von der vorherigen Siebwelle gedrückt werden und über die defekte Siebwelle hinaus weiterbefördern, wodurch der normale Siebbetrieb gewährleistet wird.
- Das Siebwellenlagergehäuse ist an der Außenseite der Siebseitenplatte angebracht und lässt sich bequem demontieren.
Bildschirmscheibe
- Durch die Verwendung von kleinen geneigten Siebwalzenscheiben wird bei gleichzeitiger Sicherstellung der Siebpartikelgröße die Störungsfähigkeit der Siebwalzenscheiben auf den Steinfluss maximiert und dadurch der Siebdurchsatz erhöht.
- Durch die Verwendung einer verschachtelten Anordnung von Rollsiebscheiben ist das Design sinnvoller und neuartiger.
- Durch den integralen Guss aus verschleißfestem Mangan--Chrom-legiertem Stahl kann es Stößen und Abnutzung von Materialien mit weniger als 800 mm problemlos standhalten, ohne dass es zu Verformungen oder Brüchen kommt. Die Oberflächenhärte der Siebscheibe beträgt HRC55 bei ausgezeichneter Verschleißfestigkeit und die Lebensdauer beträgt nicht weniger als 12.000 Stunden.
Struktur des kommunalen Festmüll-Rollensiebs
Das Rollsieb besteht hauptsächlich aus der Antriebsvorrichtung (einschließlich Motor, Untersetzungsgetriebe, Kupplung), der Siebwellenbaugruppe (einschließlich Siebwelle, Siebscheibe usw.), dem Siebkörper, der Beobachtungstür, der verschleißfesten Auskleidungsplatte und der Selbstreinigungsvorrichtung usw.

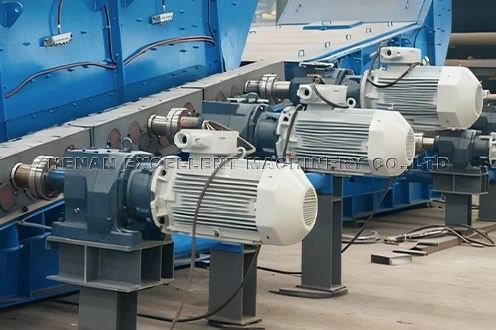

Antriebsgerät
Es verfügt über einen einachsigen Einzelmotorantrieb oder einen mehrachsigen Kettenkombinationsgetriebemodus, eine angemessene Leistungskonfiguration und eine Sieboberflächenstruktur, um die Materiallast im Sieb gleichmäßig zu verteilen und einen reibungslosen Betrieb zu gewährleisten.
Der Konstruktionsaufbau der Antriebsvorrichtung ist einfach, leicht zu installieren und zu demontieren, und die verbundene Siebwelle wird beim Zerlegen nicht bewegt.
Das Antriebsgerät ist kompakt, leicht, langlebig und weist geringe Wartungskosten auf.

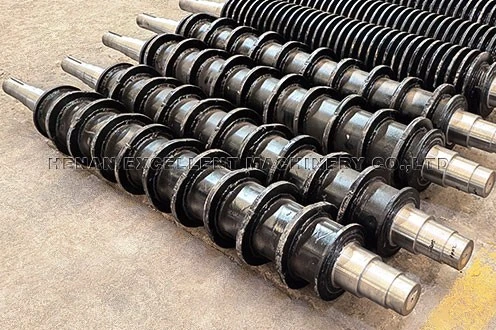

Bildschirmscheibe
Die Siebscheibe für feste Siedlungsabfälle ist in einem abwechselnden Muster angeordnet, was das Design vernünftiger und stoßfester macht. Es kommt überhaupt nicht zu Verformungen oder Brüchen.
Die parabolische-förmige Siebscheibe ist gut-konstruiert und weist eine hohe Montagegenauigkeit auf. Es kann die Screening-Rate erhöhen und die Screening-Genauigkeit verbessern. Es verfügt über eine hervorragende Verschleißfestigkeit und eine lange Lebensdauer.

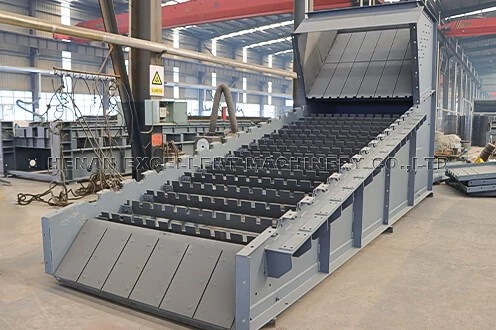

Siebkasten
Der Hauptkörper des kommunalen Abfall-Rollensiebs ist aus niedrig{0}legiertem, hoch-festem Baustahl geschweißt. Alle Siebwellenbaugruppen werden über Verbindungsschrauben am Maschinenkörper befestigt. An der Seite des Maschinenkörpers sind verschleißfeste Auskleidungsplatten angebracht, um einen direkten Kontakt zwischen Materialien und Gehäuse zu vermeiden und so die Lebensdauer der Ausrüstung erheblich zu verlängern. Und die verschleißfeste Auskleidungsplatte und der Siebkasten sind durch Schrauben verbunden, die sich leicht austauschen lassen.

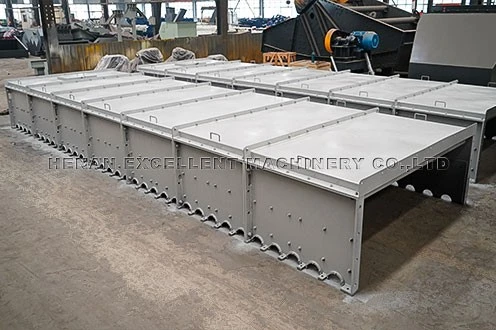

Schutzgehäuse
Das Schutzgehäuse des kommunalen Abfall-Rollensiebs ist mit einer verschleißfesten NM500--legierten Stahlplatte verschweißt, mit Rost- und Korrosionsschutzfarbe besprüht und vorne und hinten mit dem Trichter und dem Auslassgehäuse verbunden.
Die Gesamtabdichtung des Siebkastens kann Staubverschmutzung wirksam verhindern, die Auswirkungen auf die Umwelt verringern und die Anforderungen des umweltfreundlichen Bauens erfüllen.
Das Schutzgehäuse ist mit einem Beobachtungsfenster versehen, um die Beobachtung des Maschinenbetriebs zu erleichtern.

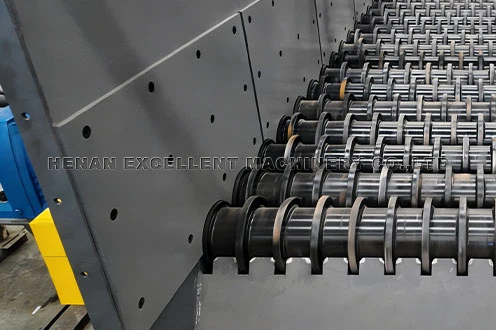

Verschleißfeste-Auskleidungsplatte
Die verschleißfeste Auskleidungsplatte besteht aus legiertem Material, und der gesamte Produktionsprozess umfasst Schweißen, Wärmebehandlung, Bearbeitung und andere Fließbandproduktionen, die eine lange Lebensdauer und eine hohe Verschleißfestigkeit, Zähigkeit und Schlagfestigkeit aufweisen.
Die Innenseite des Siebkastens und die Kontaktfläche zwischen der Führungsnut und dem Material sind mit verschleißfesten Auskleidungsplatten versehen, die den Siebkasten schützen und die Lebensdauer der Führungsnut erhöhen können. Die Auskleidungsplatte ist mit Schrauben an der Mutterplatte befestigt und lässt sich bequem austauschen.

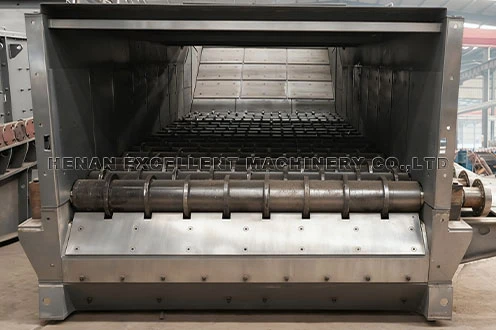

Selbstreinigendes-Gerät
Die Selbstreinigungsvorrichtung der Siebwelle besteht aus verschleißfestem Stahl und ist mit einer Schneidkante ausgestattet, die zum unteren Teil der Siebwelle geneigt ist. Einige am Sieb anhaftende faserige Rückstände und klebrige Materialien werden vom Reinigungsgerät automatisch entfernt, um die Verstopfung der Sieboberfläche zu lösen.
Kommunalabfall-RollensiebMerkmale
Keine Verstopfung der Sieblöcher
Aufgrund des kontinuierlichen Betriebs der Siebscheibe auf der Siebwelle der Anlage und der Installation von selbstreinigenden Vorrichtungen unter jeder Siebwelle können nasser Hausmüll und schlammiger Bauschutt nicht in den Spalten der Siebwelle haften und stecken bleiben. Im Gegensatz zu herkömmlichen Vibrationssieben und Trommelsieben mit statischen Siebflächen, die dazu neigen, die Sieblöcher zu verstopfen und häufig zur Reinigung abgeschaltet werden müssen, kann diese Anlage kontinuierlich feste Siedlungsabfälle mit hohem Feuchtigkeitsgehalt und hoher Viskosität verarbeiten.
Nicht anfällig für Verheddern
Unser Walzensieb für Siedlungsabfälle besteht aus einer verschachtelten Anordnung kleiner, schräg{0}winkliger Siebscheiben. Plastiktüten, Stoffstreifen und faserige weiche Abfälle verheddern sich weniger und bleiben an der Siebwelle hängen. Im Vergleich zu Trommelsieben reduziert es den Zeitaufwand für die manuelle Entfernung von verfilztem Schmutz erheblich und senkt die Betriebs- und Wartungskosten.
Langlebig und schlagfest-
Unsere Siebscheiben des Walzensiebs werden durch Gießen von Mangan-{0}}Chrom-legiertem Stahl als Ganzes hergestellt. Sie können ständigen Stößen durch Betonblöcke, Steine und Abfallmaterialien standhalten und es ist unwahrscheinlich, dass sie sich verformen oder brechen. Der gesamte tragende Rahmen der Maschine ist aus niedrig-legiertem, hoch-festem Baustahl Q355D geschweißt, der eine hohe Festigkeit aufweist. Es ist auch unwahrscheinlich, dass die Ausrüstung beschädigt wird, wenn gemischte feste Abfälle wie Stahlstangen, Ziegel und Kunststoffe über einen längeren Zeitraum transportiert werden.
Kontinuierlicher und effizienter Betrieb
Unser Rollschirm kann 24 Stunden lang ununterbrochen betrieben werden. Es verfügt über eine große Verarbeitungskapazität und stoppt nicht, wenn sich nasser Müll oder verfilzte weiche Materialien festsetzen. Dadurch eignet es sich hervorragend für die großen Durchflussanforderungen von Abfalltransferstationen oder Vorbehandlungslinien und gewährleistet den kontinuierlichen Betrieb der gesamten Siebprozesslinie.
Umweltschutz
Die Siebung erfolgt durch das langsame Rollen der Siebwelle. Es gibt keine hochfrequente Vibration. Der Kastenkörper ist mit einer vollständig geschlossenen Struktur konstruiert, die die Diffusion von festem Abfallstaub wirksam unterdrücken kann. Während des Betriebs ist der Lärm sehr gering und erfüllt voll und ganz die Anforderungen der Umweltkontrolle in städtischen Abfallbehandlungsgebieten. Dadurch wird die Umgebung nicht durch große Mengen Staub verschmutzt.
Struktur einfach
Komponenten wie Siebwelle und Siebscheibe sind modular aufgebaut. Sobald sie abgenutzt sind, können sie leicht ausgetauscht werden, was Ausfallzeiten reduziert und die Wartungskosten der Ausrüstung senkt.
Kontaktieren Sie uns für den besten Preis
Reichen Sie Ihre Anforderungen ein und sprechen Sie mit einem unserer technischen Ingenieure über Ihr Projekt.
Kommunalabfall-RollensiebBroschüre herunterladen
EXCT-Produktionsanlagen
Ein hochwertiges mechanisches Produkt muss über eine hervorragende Werkzeugausrüstung verfügen. Um die Genauigkeit sicherzustellen und den Anforderungen großer Bestellungen gerecht zu werden. Henan Excellent Machinery Co.,Ltd verfügt über 140 Sätze professioneller Ausrüstung, darunter ein Fünf-{4-Achsen-Portalbearbeitungszentrum, ein CNC-Bohr- und Fräsbearbeitungszentrum, ein Vertikalbearbeitungszentrum, ein Vertikal-CNC-Bearbeitungszentrum, ein Portalbearbeitungszentrum, eine Laserschneidmaschine, eine Laserrohrschneidemaschine, einen Schweißroboter-Arbeitsplatz, eine Verlängerungsdrehmaschine, ein CNC-Horizontalbearbeitungszentrum usw. Fortschrittliche Verarbeitungs- und Fertigungsausrüstung, einschließlich Umweltsprühraum und Wärmebehandlungsausrüstung Ultragroße Oberflächenwärmebehandlung.
Strenge strenge Qualitätskontrolle von EXCT
Derzeit hat EXCT die Zertifizierung des internationalen Qualitätssystems ISO9001-2008 vollständig bestanden. Das vollständige Qualitätssystem stellt sicher, dass von der Produktentwicklung und -konstruktion über die Produktion, Beschaffung und Lieferung bis hin zu Vertriebs- und Serviceprozessen eine wirksame Qualitätskontrolle durchgeführt wurde.

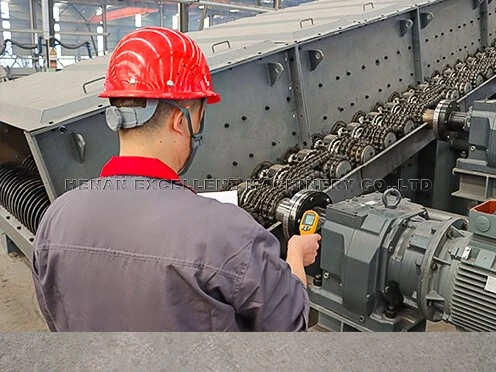

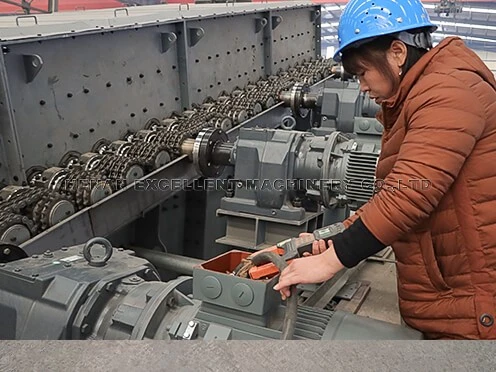

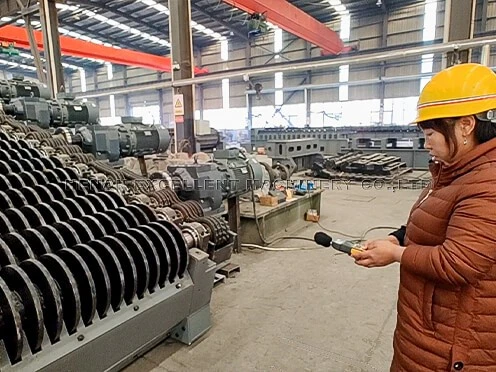

EXCT verfügt über ein strenges und kompetentes Inspektionsteam, um den Erfolg der Produktqualitätskontrolle sicherzustellen. Die Qualitätsprüfungsabteilung verfügt über einen strengen Prüfprozess, der die Phasen der Rohstoffbeschaffung, Produktion und Installation durchläuft, um sicherzustellen, dass jedes an Kunden gelieferte Gerät qualifiziert ist.

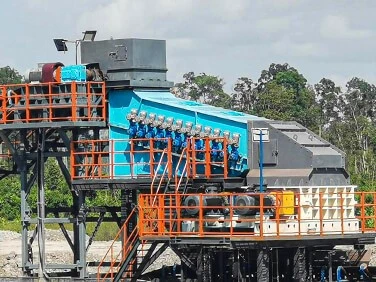

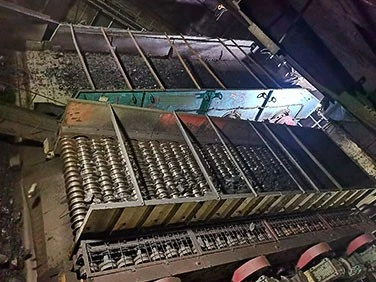

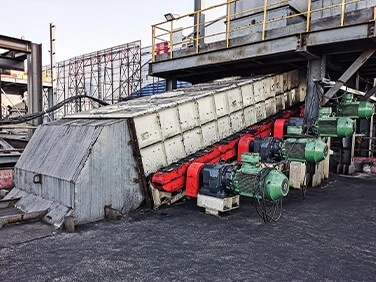

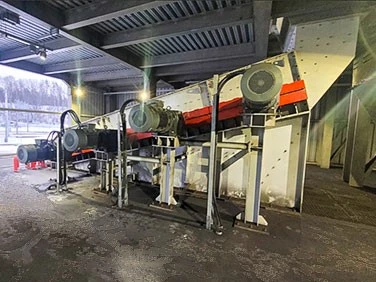

Kommunalabfall-RollensiebFälle
Kommunale Abfall-Rollensiebe eignen sich besonders für nasse, klebrige Materialien und zum Entfernen von Materialien mit hohem Tonanteil. Es wird in Aggregat- und Bergbauanwendungen verwendet, um das Minenmaterial vor dem Primärbrecher zu sortieren.
Reichen Sie Ihre Anforderungen ein und sprechen Sie mit einem unserer technischen Ingenieure über Ihr Projekt.
Holen Sie sich kostenlos die am besten geeignete Produktlösung und ein Angebot!!!
Kommunalabfall-RollensiebAllgemeine technische Spezifikationen
Die EXCT-Rollensiebe für Siedlungsabfälle werden für jedes Anwendungsmaterial individuell angepasst, um die beste Konfiguration zu bieten und alle Ihre Anforderungen zu erfüllen. Bei den Konfigurationsinformationen handelt es sich um typische Referenzwerte. Für weitere Unterstützung bei der Geräteauswahl wenden Sie sich bitte an unsere technischen Ingenieure.
| Modell | Bildschirmbreite (Mm) | Kontrollierte Achse/Basis | Abgestufte Partikelgröße (Mm) | Antriebsleistung (Kw) | Handhabungskapazität (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Notiz:Die Anzahl der Rollen kann je nach Kundenwunsch angepasst werden.
Kommunalabfall-RollensiebAuswahlanweisung
1.Welches Material soll gescreent werden: ____________
2.Umschlagkapazität: __________ (t/h)
3.Materialdichte:___________(t/m3)
4.Max. Korngröße des Futtermittels: ______mm
5. Wie hoch ist der Anteil des Maximalmaterials an den gesamten Futtermitteln? _________%
6.Wie groß ist das Siebloch des Wobbler-Feeder-Brechers?__________(mm)
7.Gibt es irgendwelche Anforderungen an die Anordnung des Wobbler-Feeder-Brechers? Ist es horizontal oder geneigt?
8.Welche Art von Ausrüstung führt das Material dem Wobbler-Feeder-Brecher zu?
9. Welche Art von Ausrüstung erhält das Material vom Wobbler-Feeder-Brecher?
10. Funktioniert das kommunale Abfall-Rollsieb einzeln oder zusammen mit anderen Geräten als System? Wenn Sie ein System erstellen, stellen Sie unseren Ingenieuren bitte das Flussdiagramm oder die Layoutzeichnung des gesamten Systems zur Verfügung.
Ersatzteile für kommunale Abfall-Rollensiebe

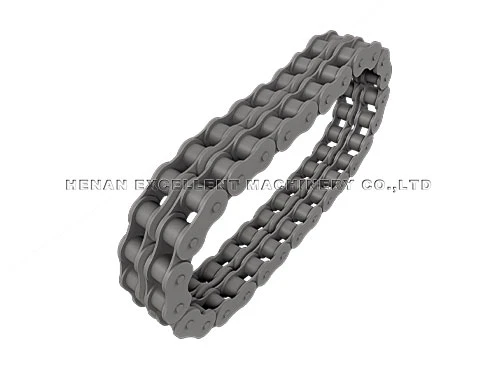

Duplex-Rollenkette
Siebwellenbaugruppe
Lager
Kommunaler Rollsieb-Service für feste Abfälle
Projekt-Machbarkeitsbericht
Standortdesign und -planung
Modellauswahl und -vorschlag
Berechnung der Modellauswahl
3D-Modellierung und Zeichnungen
Zivildesign
Installation und Inbetriebnahme
Ferndiagnose
Schulungsservice
Wartungsplan
