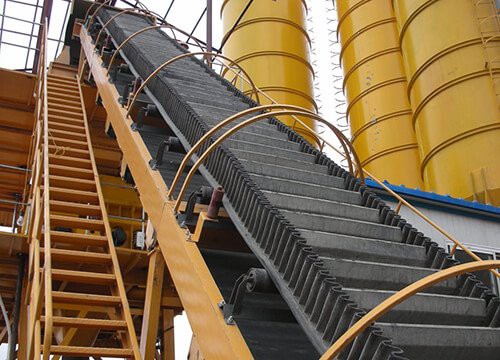

Seitenwandförderer

Die Struktur des Seitenwandförderers besteht aus einer wellenförmigen vertikalen „Seitenwand“ aus Gummi, die sich frei ausdehnen und zusammenziehen kann und an beiden Seiten des flachen Gummitransportbands befestigt ist. Zwischen den Seitenwänden sind Stollen mit bestimmter Festigkeit und Elastizität angebracht, um einen kastenförmigen Trichter zu bilden, der einen kontinuierlichen Materialtransport innerhalb des Trichters ermöglicht.
Der Seitenwandförderer kann in vielen Branchen wie Kohle, Getreide, Baustoffe, Chemie, Wasserkraft und Metallurgie eingesetzt werden. Innerhalb eines Umgebungstemperaturbereichs von -19 Grad bis +40 Grad kann er verschiedene Schüttgüter mit einer Dichte von 0,5 bis 2,5 t/m³ transportieren.
Für Materialien mit besonderen Transportanforderungen, beispielsweise bei hohen Temperaturen, sauren, alkalischen, öligen Substanzen oder organischen Lösungsmitteln, müssen spezielle Förderbänder eingesetzt werden.

















Der Seitenwandförderer verwendet ein gewelltes Seitenwandförderband mit horizontalen Stollen, das im Allgemeinen in Basisband, Seitenwand und Stollen unterteilt ist.



Wir verlangen, dass der Grundriemen eine bestimmte Zugfestigkeit und Verschleißfestigkeit aufweist. Um den Anforderungen an Winkeländerungen beim Fördern gerecht zu werden, muss das Grundband in Längsrichtung flexibel sein und in Querrichtung eine gewisse Steifigkeit aufweisen. Die von uns hergestellten gewellten Seitenwandgurte verfügen über einen quersteifen Grundgurt mit einer speziellen Struktur, die das Verformungsproblem großer Fördergurte während des Rücklaufs effektiv löst. Darüber hinaus entsprechen die Basisbandstandards vollständig den internationalen Standards.



Basisbandtyp	Stärke (N/mm)	Beschichtungsdicke (mm)	Gewicht (G/m2)	Min. Riemenscheibendurchmesser (mm)
	250/2	2:2	9.40	200
	400/3	4:2	13.50	315
	400/3+2	4:2	12.10	315
	500/3+2	4:2	12.60	400
	630/4+2	4:2	14.40	500
	800/5+2	4:2	16.10	630
	1000/5+2	4:2	17.80	800
	1250/5+2	4:2	18.25	1000
	315/2+2	4:2	13.70	315
	400/3+2	4:2	14.80	315
	500/3+2	4:2	15.20	400
	630/4+2	4:2	16.70	500
	800/5+2	4:2	18.00	630
	1000/5+2	4:2	19.50	800
	1250/5+2	4:2	21.40	1000
	1600	8:8	/	1250
	2000	8:8	/	1250
	2500	8:8	/	1400
	3150	8:8	/	1400
	3500	8:8	/	1600
	4500	8:8	/	1600
	5000	8:8	/	1600
	5400	8:8	/	1800
	6000	8:8	/	1800



• Wir verwenden spezielle Formeln und fortschrittliche Produktionstechnologien für die Seitenwände, um deren Biegung und Ermüdungsfestigkeit an den Kanten sicherzustellen.
• Wir verstärken die Seitenwände mit Segeltuch und bringen eine diagonale Überlappung an, was ein Einreißen der Kanten wirksam verhindert und ihre Biegeleistung verbessert.
• Wir nutzen dynamische Ermüdungstests, um Inspektionen durchzuführen und reale Einsatzbedingungen vor Ort zu simulieren.



Seitenwandhöhe (H)	Breite des Wellenkamms     (TW)	Breite der Wellenbasis   (BW)	Wellenabstand (P)	Gewicht (KG/m)
100	44	50	42	2.34
120	44	50	42	2.78
160	66	75	63	4.42
200	66	75	63	5.82
240	66	75	63	8.49
300	88	100	84	12.48
400	88	100	84	17.60
500	110	125	105	24.40
630	110	125	105	31.50



• Wir produzieren die Stollen mithilfe einer speziellen Gummiformel und eines fortschrittlichen Formverfahrens, was ihnen eine hohe Steifigkeit, Verschleißfestigkeit und Schlagfestigkeit verleiht. Daher neigen sie beim Transport von Materialien mit hoher -Dichte nicht zu Verformungen.
• Bei der Verbindung der Stollen mit den Seitenwänden achten wir darauf, dass der Stollenabstand ein ganzzahliges Vielfaches des Wellenabstandes beträgt. Wir tun dies, um Unstimmigkeiten in den Bewegungsradien zwischen den Stollen und den Seitenwänden zu verhindern, wenn Förderwinkel angepasst oder durch Rollen geführt werden. Dadurch wird wiederum verhindert, dass Material aus den Lücken an den Stollen{1}}Seitenwandverbindungen austritt, und es wird verhindert, dass sich beim Entladen tote Stellen ansammeln.



Stollentyp (mm)	Stollenhöhe (mm)	Seitenwandhöhe(mm)	Bodenbreite (mm)	Gewicht (kg/m)	Mindestriemenscheibendurchmesser (mm)
	90	100	110	2.81	250
	110	120	110	3.27	315
	90	100	110	2.7	250
	110	120	110	3.23	315
	140	160	160	5.49	400
	180	200	160	6.67	500
	230	240	160	8.6	630
	90	100	110	3.22	250
	110	120	110	3.94	315
	140	160	150	5.49	400
	180	200	150	6.81	500
	230	240	160	8.68	630
	280	300	180	14.9	800
	230	240	160	13.8	630
	280	300	160	15.3	800
	360	400	230	22.8	1000
	470	500	230	30.8	1250

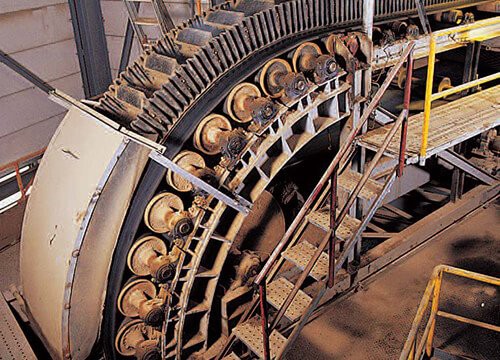

• Förderkapazität mit großer Neigung:Der maximale Neigungswinkel für den Materialtransport kann 90 Grad erreichen, wodurch er sich besonders für Transportszenarien an steilen Hängen und in engen Räumen eignet.
• Verschleiß-{{0}beständig und reißfest-:Durch den Einsatz von Trägerbändern mit hochfestem Polyestergewebe oder Stahldrahtseilkern in Kombination mit einer speziellen Gummibeschichtung wird die Lebensdauer im Vergleich zu herkömmlichen Förderbändern um über 30 % erhöht.
• Anti-Abweichungsdesign:Die flexible Struktur mit wellenförmigem Rand kann die Spannung automatisch anpassen, wodurch Abweichungen effektiv reduziert und die Wartungskosten der Ausrüstung gesenkt werden.





















Bergbau und Baustoffe:Schotter, Kalkstein, Kohle, Sand, Ton, gesintertes Sandpulver, Holzspäne usw.
Landwirtschaft und Ernährung:Getreide (wie Weizen, Mais), Cornflakes, Körner usw.
Chemikalien und Düngemittel:Düngemittel, Ruß usw. Für den Transport von Düngemitteln.
Andere Schüttgüter:pulverförmige, körnige, kleinblockartige, pastöse und flüssige Materialien. Beispielsweise können bei der Zementherstellung Geräte pulverförmige Zementrohstoffe transportieren; In der Lebensmittelverarbeitung können pastöse Materialien wie Sojareste transportiert werden.





Für besondere Arbeitsbedingungen kann der randumschlossene Förderer mit verschiedenen Arten von Förderbändern ausgestattet werden, um die folgenden Materialien aufzunehmen:
Hochtemperaturmaterialien:Beispielsweise erfordert Hochtemperaturkoks in der metallurgischen Industrie den Einsatz hitzebeständiger Kantenförderbänder, die Temperaturen von über 200 Grad standhalten.
Korrosive Materialien:Beispielsweise erfordern saure und alkalische chemische Rohstoffe den Einsatz von säure- und alkalibeständigen Förderbändern, um eine Korrosion der Förderbänder zu verhindern.
Öle oder organische Lösungsmittel:Beispielsweise sollte bei Ölen, die in der petrochemischen Industrie verwendet werden, ein ölbeständiger Förderbandtyp verwendet werden, um zu verhindern, dass sich das Förderband ausdehnt und verformt.







Wir verfügen über reiche Erfahrung in der Herstellung von Seitenwandförderer. TIm Folgenden sind unsere hervorragenden Fälle in verschiedenen Branchen im In- und Ausland der letzten Jahre aufgeführt







EXCT hat die Zertifizierung des internationalen Qualitätssystems ISO9001-2008 vollständig bestanden. Das vollständige Qualitätssystem stellt sicher, dass von der Produktentwicklung und dem Design über die Produktion, Beschaffung und Lieferung bis hin zum Vertriebs- und Serviceprozess eine wirksame Qualitätskontrolle durchgeführt wurde.







Immer mehr Fortune-500-Unternehmen und große multinationale Unternehmen nutzen unsere Produkte, und unsere Produkte und Lösungen wirken sich auch positiv auf viele Branchen auf der ganzen Welt aus.

Jedes unserer Geräte wird wissenschaftlich ausgewählt, sorgfältig entworfen, hochpräzise gefertigt und mit hochwertigen Komponenten ausgestattet, um die hohe Zuverlässigkeit der Geräte zu gewährleisten.

Für die Kernkomponente der Ausrüstung arbeiten wir stets mit namhaften Lieferanten im In- und Ausland zusammen, um die leistungsstärksten Teile auszuwählen und sicherzustellen, dass die Ausrüstung auch unter den schlechtesten Bedingungen normal funktionieren kann.

Durch die Verwendung von Teilen globaler Marken können sich Kunden bei Bedarf auch problemlos an lokale Vertreter wenden, um kostenlosen Austausch oder Wartung zu erhalten, was Zeit und Kosten spart.







Für den Transport von Materialien mit besonderen Anforderungen, wie zum Beispiel solchen mit hohen Temperaturen, die saure, alkalische, ölige Substanzen oder organische Lösungsmittel enthalten, sollten spezielle Wellseitenwandbänder verwendet werden. Je nach Größe Ihres Produktionsvolumens können Sie das passende Modell auswählen.



Riemenbreite (mm)	Seitenwandhöhe (mm)	Stollenabstand (mm)	Neigungswinkel
			30 Grad	35 Grad	40 Grad	45 Grad	50 Grad	55 Grad	60 Grad	65 Grad	70 Grad	75 Grad	80 Grad	85 Grad	90 Grad
			Kapazität(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
