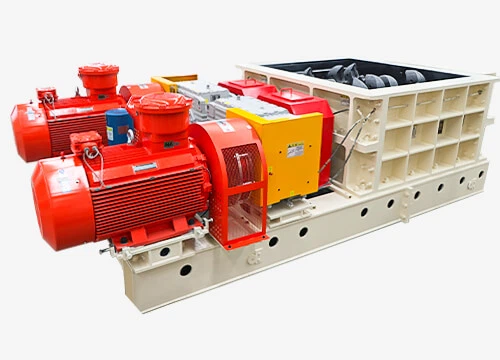

Unser Unternehmen hat einen Sekundärzerkleinerer entwickelt, der speziell auf die Anforderungen der Bergbau-, Energie-, Metallurgie- und Zementindustrie zugeschnitten ist. Sein besonderes Design ermöglicht einen unterbrechungsfreien, kontinuierlichen Betrieb-, wodurch der Durchsatz erheblich gesteigert und die Zerkleinerungseffizienz verbessert wird.

Maßgeschneiderte Zahnprofile und ein einzigartiges Druckkontrollsystem ermöglichen es unserem sekundären Sizer-Brecher, große, harte Materialien effizient zu verarbeiten und gleichzeitig die Entstehung von Feinanteilen zu minimieren. Diese Innovation reduziert den Wartungsaufwand und die Wartungskosten erheblich, sorgt für eine hohe Anlagenverfügbarkeit und hilft Kunden, ihre Produktionsziele effizienter zu erreichen und gleichzeitig die Betriebskosten zu senken.

Der Secondary Sizer Crusher eignet sich ideal für die Hochleistungszerkleinerung von Kohle, Ton, Gips, verschiedenen Erzen und Zementmaterialien.

Der sekundäre Sizer Crusher-Brecher nutzt die Scher- und Zugkraft zwischen den Zahnwalzen, um die Materialien zu brechen.

Der sekundäre Sizer Crusher verfügt über zwei nach innen rotierende Zahnwalzen mit austauschbaren Brechzähnen. Die am besten geeignete Zufuhrmethode ist eine Bandförderer- oder Siebanlage, die das Material mit gleichmäßiger Geschwindigkeit fördert und gleichmäßig über die Zahnwalzen verteilt.

1.Das Mineral wird von den Vorderflächen gegenüberliegender Rotorzähne erfasst und ist unter der konzentrierten Belastung der Rotorzähne einer Belastung ausgesetzt. Die Belastung führt dazu, dass das Mineral entlang seiner natürlichen Textur bricht.

2.Mineral wird unter Spannung gebrochen, indem es einer Dreipunktbelastung zwischen den vorderen Zahnflächen eines Rotors und den hinteren Zahnflächen des anderen Rotors ausgesetzt wird.

3.Für das Mineral, das nicht vollständig gebrochen wurde, kann es durch die Rotorzähne und die festen Zähne der Brechstange weiter gebrochen werden, um die 3D-Abmessungsanforderungen des Entladungsmaterials sicherzustellen.

product-496-330

Antriebsgerät

Zwei unabhängige Antriebseinheiten, jede Antriebseinheit umfasst: Motor, Hochgeschwindigkeits-Endkupplung, Getriebe, Niedriggeschwindigkeits-Endkupplung. Die Hochgeschwindigkeits-Endkupplung verwendet eine hydraulische Kupplung, um den Motor mit dem Getriebe zu verbinden. Das Getriebe verfügt über eine Parallelwellen-Schrägverzahnungsstruktur, um den Anforderungen der Kraftübertragung, des Drehzahlverhältnisses und des Drehmoments unter extremer Belastung des sekundären Sizer-Brechers gerecht zu werden.

Zahnwalze

Die Zahnwalze kann in die Zahnwalze „Primär-Sekundär-Sizer-Brecher“ und die Zahnwalze „Sekundär-Sekundär-Sizer-Brecher“ unterteilt werden. Einfache Installation und Demontage des Zahnkopfes des sekundären Sizer-Brechers, wodurch die Wartungszeit erheblich verkürzt und die Wartungskosten gesenkt werden können.

Gehäuse

Das Gehäuse des sekundären Sizer-Brechers ist als starrer Host-Rahmen konzipiert. Das Gehäuse besteht aus Gussstahl und ist durch hochfeste Schrauben verbunden. An der Innenseite des Gehäuses sind verschleißfeste -Platten angebracht, und auf beiden Seiten des Gehäuses sind kammförmige Verschleißplatten angebracht, um zu verhindern, dass überschüssiges Material an den Zahnwalzen des Brechers anhaftet.

Synchrongetriebe

Der primäre sekundäre Sizer-Brecher ist mit Synchronisierungsgetrieben am Ende der Zahnwalzen ausgestattet. Synchronzahnräder und Walzenwellen sind durch die Spreizhülse verbunden, was die relative Stabilität der Beißposition der Brechzähne auf den Doppelwalzen gewährleisten und das Brechen großer Materialstücke erzwingen kann, wodurch die Materialaustragsgröße gleichmäßig wird.

Schmiergerät

Der sekundäre Sizer Crusher verfügt über ein zentralisiertes automatisches Schmiersystem. Es kann mehr Ölfüllzeiten und Ölfüllzeiteinstellungen ermöglichen und zuverlässig sein, um eine effektive und zuverlässige Schmierung jedes Teils sicherzustellen. Automatische Steuerung der Ölversorgungsintervallzeit, großer Ölversorgungsdruck, schnelle Ölversorgungsgeschwindigkeit, vollständige und effektive Schmierung des Lagers, so dass der Kernteil des Zahnrollenlagers eine gute Schmierung erreicht und die Lebensdauer der Zahnrolle erheblich verlängert.

Laufwerk

Die Fördervorrichtung ist an der Unterseite des sekundären Sizer-Brechers installiert und wird von einem Motor angetrieben, um sich entlang einer Schiene zum Wartungszugang zu bewegen, was eine einfache Wartung ermöglicht und eine Demontage vermeidet. Durch dieses Design kann sich die Ausrüstung reibungslos zwischen Betriebs- und Wartungsbereich bewegen, wodurch manuelle Arbeit reduziert und Ausfallzeiten während der Wartung minimiert werden, wodurch die Betriebseffizienz verbessert wird.

Die Zufuhrkörnigkeit der Primärklassierer beträgt höchstens 1500 mm und die Abfuhrkörnigkeit beträgt weniger als 300 mm. Die Anordnung der Brechzahnformen und Zahnformen erfolgt durch spezielle Spiralzahnformen. Die Brechzähne sind aus abriebfestem und schlagfestem legiertem Stahl gegossen. Die primäre Sizer-Zahnwalze verfügt über eine einzigartige und neuartige Zahnstruktur mit tiefer Spiralverteilung für hohe Produktivität. Die Durchgangshohlräume werden zwischen den beiden Zahnwalzen und dem Seitenplattenkörper zum Sieben bzw. Zerkleinern von Materialien gebildet.

product-1360-344

Die Zufuhrgröße des sekundären Größenzerkleinerers beträgt höchstens 300 mm (eine kleine Menge von 400 mm ist zulässig) und die Austragskörnigkeit beträgt weniger als 50 mm. Die Verbindungsform der Zahnplatte übernimmt eine einzelne Schwalbenschwanznut, die zur Abschrägung des Einsatzklemmblocks komplementär ist, und dann wird die Brechzahnplatte auf dem Befestigungssitz der Zahnplatte installiert, wodurch eine Oberfläche-zu-Fläche-Verbindung entsteht, die durch hochfeste Schrauben festgezogen und gedrückt wird. Die Funktion des Bolzens wird zu einem Klemmblock mit festem Einsatz, wodurch das Problem des Bruchs des festen Verriegelungsbolzens, des Herunterfallens der Zahnplatte oder der schwierigen Demontage und des Austauschs vermieden wird.

product-1360-344

01/ Optimierte Raumnutzung

Kompakte Gesamtstruktur im Vergleich zu Backenbrechern, Kegelbrechern oder Kreiselbrechern, wodurch der Platzbedarf um über 20 % reduziert und Baukosten eingespart werden.

02/ Außergewöhnliche Betriebsstabilität

Das Design mit niedrigem Schwerpunkt sorgt für einen reibungsloseren Betrieb mit minimalen Vibrationen und verlängert die Lebensdauer des Mineralgrößenmessgeräts.

03/ Benutzerfreundlicher Wartungszugang.-

Strategisch platzierte Inspektionstüren und Sichtlöcher erleichtern die tägliche Kontrolle und Wartung.

04/ Rock-Solide Kernunterstützung

Lagergehäuse bestehen aus hochbelastbaren Stahlgussteilen mit mehrschichtigen Dichtungen und bieten einen hohen Staub- und Wasserschutz (IP-Schutzart).

05/ Kosten-Effektives Ressourcenrecycling

Walzenkörper unterstützen die Reparatur von Panzerungen, verlängern den Lebenszyklus von Kernkomponenten und senken die langfristigen Betriebskosten.

06/ Umfassender Verschleißschutz

Das Innere der Schale ist mit austauschbaren Verschleißplatten (z. B. NM400-Stahl) ausgekleidet, was die Hauptstruktur schützt und die Austauschkosten senkt.

Ein hochwertiges mechanisches Produkt muss über eine hervorragende Werkzeugausrüstung verfügen. Um die Genauigkeit sicherzustellen und den Anforderungen großer Bestellungen gerecht zu werden. Henan Excellent Machinery Co.,Ltd verfügt über 140 Sätze professioneller Ausrüstung, darunter ein Fünf-{4-Achsen-Portalbearbeitungszentrum, ein CNC-Bohr- und Fräsbearbeitungszentrum, ein Vertikalbearbeitungszentrum, ein Vertikal-CNC-Bearbeitungszentrum, ein Portalbearbeitungszentrum, eine Laserschneidmaschine, eine Laserrohrschneidemaschine, einen Schweißroboter-Arbeitsplatz, eine Verlängerungsdrehmaschine, ein CNC-Horizontalbearbeitungszentrum usw. Fortschrittliche Verarbeitungs- und Fertigungsausrüstung, einschließlich Umweltsprühraum und Wärmebehandlungsausrüstung Ultragroße Oberflächenwärmebehandlung.

Prozess zum Ausschneiden der linken und rechten Seitenplatte

Front And Rear End Cover Machining Process

Bearbeitung der vorderen und hinteren Endabdeckung

Left And Right Side Plate Machining Process

Bearbeitung der linken und rechten Seitenplatte

Teeth Ring Internal Surface Machining Process

Innenflächenbearbeitung des Zahnrings

Bearbeitung der Zahnbasis

Wärmebehandlung mit Zahnwalzen

Derzeit hat EXCT die Zertifizierung des internationalen Qualitätssystems ISO9001-2008 vollständig bestanden. Das vollständige Qualitätssystem stellt sicher, dass von der Produktentwicklung und -konstruktion über die Produktion, Beschaffung und Lieferung bis hin zu Vertriebs- und Serviceprozessen eine wirksame Qualitätskontrolle durchgeführt wurde.

EXCT verfügt über ein strenges und kompetentes Inspektionsteam, um den Erfolg der Produktqualitätskontrolle sicherzustellen. Die Qualitätsprüfungsabteilung verfügt über einen strengen Prüfprozess, der die Phasen der Rohstoffbeschaffung, Produktion und Installation durchläuft, um sicherzustellen, dass jedes an Kunden gelieferte Gerät qualifiziert ist.

Aktuelle Erkennung

Spannungserkennung

Wellentemperaturerkennung

Vibrationserkennung

Geräuscherkennung

Ultraschall-Fehlererkennung

Härteerkennung

Erkennung der Schichtdicke

Unser sekundärer Sizer-Brecher deckt mehr als 20 Länder und Regionen auf der ganzen Welt ab. Sie werden hauptsächlich zum Zerkleinern von Rohkohle, Ganggestein, Braunkohle, Koks, Mutterboden und anderen Materialien verwendet und in kohlebezogenen Industrien wie Wärmekraftwerken, Kohlebergbau, Kohlewaschanlagen usw. eingesetzt.

Sekundäre Sizer-Brecher werden für jedes Anwendungsmaterial angepasst, um die beste Konfiguration zu bieten und alle Ihre Anforderungen zu erfüllen. Ingenieure.

Technische Spezifikationen des Primär-Sekundär-Size-Brechers
Modell	2PLF800	2PLF1000	2PLF1200	2PLF1500
Zähne Rollendurchmesser (mm)	800	1000	1200	1400
Rollenlänge (mm)	1500-2500	1500-3000	1500-3000	2000-3500
Max. Futtergröße (mm)	800	1000	1200	1500
Ausgabegröße (mm)	Kleiner oder gleich 300	Kleiner oder gleich 300	Kleiner oder gleich 300	Kleiner oder gleich 300
Kapazität (t/h)	Kleiner oder gleich 2000	Kleiner oder gleich 3500	Kleiner oder gleich 6000	Kleiner oder gleich 10000

Technische Spezifikationen des sekundären sekundären Sizer-Brechers
Modell	2PLS600	2PLS800	2PLS1000	2PLS1200
Zähne Rollendurchmesser (mm)	600	800	1000	1200
Rollenlänge (mm)	1000-2500	1500-3000	2000-3500	2000-4000
Max. Futtergröße (mm)	200	300	350	400
Ausgabegröße (mm)	50-80	50-100	50-120	50-140
Kapazität (t/h)	250-800	500-2000	600-3000	800-4000

Notiz: Die Zahnkonfigurationen variieren je nach Materialtyp, Einlaufgröße und Auslaufgröße.

Bei den Konfigurationsinformationen handelt es sich um typische Referenzwerte. Für weitere Unterstützung bei der Geräteauswahl wenden Sie sich bitte an unsere technischen Ingenieure.

1. Welches Material zerkleinert werden soll:______
2. Umschlagkapazität:______t/h.
3. Schüttgutdichte: ______t/m3
4. Die Druckfestigkeit des Materials:______Mpa
5. Der HGI-Bereich (Hardgrove Grindability Index) des Materials:
6. Prozentsatz der Materialpartikelverteilung?
7. Max. Korngröße des Aufgabematerials: ______mm
8. Welche Korngröße hat das fertige Produkt nach der Zerkleinerung?
9. Mit welcher Ausrüstung wird das Material dem Sizer zugeführt?
10. Mit welcher Ausrüstung wird das Material aus dem Sizer ausgetragen?
11. Wie wir wissen, sollte der Größenmesser mit anderen Geräten ein System bilden. Haben Sie einen vorläufigen Entwurf oder eine handgezeichnete Skizze? Wenn ja, senden Sie es bitte zur Referenz an unseren Techniker.
