Das Rüttelsieb mit kreisförmiger Bewegung schneidet in Bezug auf die Leistungsparameter außergewöhnlich gut ab, mit einer Siebeffizienz von über 95 %, die weit über der herkömmlicher Siebausrüstung liegt.
Die Ausrüstung verfügt über ein breites Spektrum an Verarbeitungskapazitäten und ist in der Lage, sowohl die Anforderungen kleiner -Produktionslinien mit mehreren Tonnen pro Stunde als auch großer-Projekte mit Hunderten von Tonnen pro Stunde zu erfüllen.
Die Siebgenauigkeit ist hoch und es kann mit 2 bis 6 Siebschichten konfiguriert werden, um eine gleichzeitige Klassifizierung mehrerer Partikelgrößen zu erreichen.
Das Gerät arbeitet stabil, verfügt über einen weiten Bereich der Amplitudenanpassung und ist an unterschiedliche Materialeigenschaften anpassbar.
Die Energieverbrauchsindikatoren sind ausgezeichnet, mit einer Energieeinsparung von 20–30 % im Vergleich zu ähnlichen Produkten, was die Betriebskosten deutlich senkt.
Funktionsprinzip des Vibrationssiebs mit kreisförmiger Bewegung
Das dynamische System des Circular Motion Vibrating Screen wurde präzise berechnet. Durch die vom Exzenterblock des Erregers erzeugte Zentrifugalkraft wird der Siebkörper in erzwungene Kreisschwingungen versetzt.
Diese Vibration führt dazu, dass die Materialien auf dem Bildschirm eine Projektilbewegung ausführen, und die Flugbahn der Bewegung ist parabolisch. Die Projektilstärke der Materialien ist proportional zum Quadrat der Schwingungsfrequenz und proportional zur Amplitude.
Durch die präzise Steuerung der Vibrationsparameter können die Materialien den optimalen lockeren Zustand und die optimale Fördergeschwindigkeit auf dem Sieb erreichen, wodurch sichergestellt wird, dass jedes Partikel genügend Gelegenheit hat, durch die Sieblöcher zu gelangen, wodurch der Zweck einer effizienten Siebung erreicht wird.

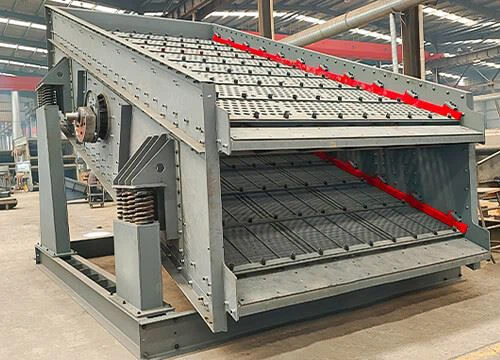

Details zum vibrierenden Bildschirm mit kreisförmiger Bewegung
Wir verwenden den von uns unabhängig entwickelten exzentrischen Schwingungserreger der Serie ZYQF mit Fett-geschmiertem Flansch-. Der Kernvorteil liegt in der Möglichkeit, die Arbeitsamplitude durch flexibles Hinzufügen oder Reduzieren der Anzahl von Gegengewichtsblöcken stufenlos anzupassen. Dadurch können Sie jederzeit die optimale Siebintensität individuell auf unterschiedliche Materialeigenschaften und Produktionsanforderungen abstimmen und so maximale Effizienz erzielen.
Bei den Kernkomponenten gehen wir keine Kompromisse ein. Alle Lager werden aus importierten vibrationsmechanischen Speziallagern der deutschen SKF/FAG ausgewählt, um eine extrem lange Lebensdauer und ausgezeichnete Zuverlässigkeit unter rauen Bedingungen zu gewährleisten. Dies bietet die stärkste Garantie für den kontinuierlichen Hochleistungsbetrieb der Ausrüstung und reduziert das Risiko unerwarteter Ausfallzeiten aufgrund von Lagerausfällen erheblich.
Fahrer & Kupplung
Das Design kombiniert einen Endmotorantrieb mit einem zwischengeschalteten Gelenkwellengetriebe. Der Schwingungserreger arbeitet synchron über Keilriemen und Zahnriemen. Die Getriebekomponenten sind mit kompletten Schutzabdeckungen ausgestattet, die nicht nur die Betriebssicherheit gewährleisten, sondern auch die Lebensdauer verlängern und den Geschwindigkeitsregulierungsanforderungen unterschiedlicher Arbeitsbedingungen gerecht werden.
Seitenplatte
Es besteht aus einer hochfesten Q245R-Behälterplatte mit niedriger -Legierung, die präzise per Laser geschnitten und in einem Schritt geformt wird. Die Fertigungsgenauigkeit erreicht ±0,03 mm. Die Seitenplatte ist mit hochfesten Nieten verbunden, um die Komponenten zu verstärken, wodurch Verformungen durch Schweißspannungen vollständig vermieden werden und die Stabilität und Zuverlässigkeit der Ausrüstung während des Langzeitbetriebs gewährleistet wird.
Siebplatte
Je nach den unterschiedlichen Siebanforderungen kann das Vibrationssieb zwischen einem gewebten Sieb, einer Polyurethan-Siebplatte, einer Rostsiebplatte usw. wählen. Die Siebplatten zeichnen sich nicht nur durch eine hohe Siebeffizienz und eine lange Lebensdauer aus, sondern sind auch einfach zu montieren und zu demontieren, was die Austauschzeit erheblich verkürzt.
Bildschirmrahmen
Der Siebrahmen wird durch Vernieten hochwertiger -Stahlprofile und Stahlplatten hergestellt. Die wichtigsten Verbindungsteile sind mit hochfesten Schrauben befestigt. Der Ebenheitsfehler der Bildschirmoberflächenunterstützung beträgt weniger als oder gleich 1 mm/m². Die gesamte Struktur wird einer Strahlbehandlung unterzogen, um einen Reinheitsgrad von Sa2,5 zu erreichen, und anschließend mit einer verschleißfesten Schutzschicht überzogen. Dies gewährleistet eine strukturelle Lösung des Problems der Schraubenlockerung.
Strahl
Der Querträger besteht aus hochwertigem, nahtlosem Rohr aus legiertem Stahl und der Flansch ist vollständig verschweißt und spannungsfrei. An besonders beanspruchten Stellen werden verschleißfeste NM500-Stahlplatten angebracht. Die gesamte Struktur wird geglüht und präzise bearbeitet, um eine hohe Präzision und Festigkeit zu gewährleisten und die Verschleißfestigkeit und Lebensdauer deutlich zu verbessern.
Frühling
Die Spiralfeder besteht aus 60Si2Mn-Material und wird einem speziellen Prozess der Phosphatierung und Pulverbeschichtung unterzogen, was zu einer hervorragenden Vibrationsdämpfungsleistung und Stabilität führt. Die Feder hat eine Lebensdauer von über 10.000 Stunden und ist oben mit einer speziellen Hebeöse für einfachen und schnellen Austausch und Wartung ausgestattet.
Funktionen des Vibrationssiebs mit kreisförmiger Bewegung
01/ Geräuscharm
Der Circular Motion Vibrating Screen hat die Vibrationsstruktur während seines Designs optimiert und so die Kollision und Reibung zwischen Komponenten reduziert. Gleichzeitig kann es mit Geräuschreduzierungsgeräten ausgestattet werden. Während des Betriebs ist der Lärm viel geringer als bei herkömmlichen Screening-Geräten, wodurch die Produktionsumgebung in der Werkstatt effektiv verbessert, die Gehörgesundheit der Bediener geschützt und die Anforderungen der Umweltschutzproduktion erfüllt werden.
02/ Reduzieren Sie die Staubbelastung
Für staubanfällige Materialien (z. B. getrocknete Schlacke und Kohle) kann das Kreisschwingsieb flexibel mit Entstaubungsgeräten kombiniert werden. Während des Siebprozesses kann Staub rechtzeitig gesammelt werden, wodurch die Staubverteilung verringert und die Luftverschmutzung verringert wird. Dies hilft Unternehmen dabei, Umweltschutz-Emissionsstandards einzuhalten und Umweltstrafen zu vermeiden.
03/ Hoher Grad an Individualisierung
Entsprechend den spezifischen Produktionsanforderungen des Unternehmens können unterschiedlich große Siebflächen, unterschiedliche Materialien von Siebnetzen (z. B. verschleißfeste Siebnetze aus Stahl, Siebnetze aus Polyurethan) und für spezielle Materialien geeignete Vibrationsparameter angepasst werden. Dies bietet personalisierte Screening-Lösungen für das Unternehmen, die den tatsächlichen Produktionsszenarien entsprechen.
04/ Reibungsloser Start
Das Gerät ist mit einer Sanftanlaufvorrichtung-ausgestattet. Während des Anlaufs steigt der Strom stetig an, ohne dass plötzlich ein großer Strom entsteht. Dies minimiert die Auswirkungen auf das Stromnetz der Fabrik und vermeidet Beeinträchtigungen des normalen Betriebs anderer Produktionsanlagen durch den Start dieser Anlagen, wodurch die Stabilität der Stromversorgung der gesamten Produktionslinie gewährleistet wird.
05/ Weniger Materialverlust
Der präzise Siebeffekt kann die Situation reduzieren, dass qualifizierte Materialien zusammen mit Verunreinigungen ausgetragen werden. Gleichzeitig vermeidet die gleichmäßige Materiallaufgeschwindigkeit Materialverluste durch Kollisionen und Reibung während des Transports, wodurch die Ausnutzungsrate der Rohstoffe effektiv verbessert und indirekt die Rohstoffbeschaffungskosten des Unternehmens gesenkt werden.
06/ Kleine Grundfläche
Die Gesamtstruktur des kreisförmigen Vibrationssiebs ist kompakt und gut gestaltet. Obwohl sie eine hohe Verarbeitungskapazität gewährleistet, ist ihre Grundfläche viel kleiner als die anderer Siebanlagen mit der gleichen Produktionskapazität. Es eignet sich besonders für Unternehmen mit begrenztem Werkstattraum, wodurch das Werkstattlayout optimiert und die Raumnutzungsrate erhöht werden kann.
Reichen Sie Ihre Anforderungen ein und sprechen Sie mit einem unserer technischen Ingenieure über Ihr Projekt.
Kontaktieren Sie uns für den besten Preis
Leistung des Vibrationssiebs mit kreisförmiger Bewegung
Die Frequenzabweichung des Vibrationssiebs überschreitet nicht den angegebenen Wert von 2,5 %.
Der Symmetriepunkt-Amplitudenunterschied des Siebkastens auf beiden Seiten beträgt nicht mehr als 0,5 mm, die Querschwingung beträgt nicht mehr als 1 mm.
Der relative Fehler des Vibrationsrichtungswinkels zweier symmetrischer Punkte darf 1 Grad nicht überschreiten.
Der Fehler der statischen Kompressionshöhe der Feder an zwei symmetrischen Punkten nach der Montage beträgt nicht mehr als 3 mm.
Der Anstieg der Lagertemperatur darf 40 Grad nicht überschreiten, die höchste Temperatur darf 75 Grad nicht überschreiten.
Innerhalb eines Meters um das Gerät herum darf der Leerlauflärm 75 dB(A) nicht überschreiten.
Vibrationssieb mit kreisförmiger Bewegung, Paket und Lieferung
Wir konzentrieren uns auf die Produktion und Innovation von Beschickungs-, Brech-, Sieb- und Förderanlagen für Tagebaue und bedienen den Überseemarkt mit zuverlässigen Qualitätsprodukten und einem perfekten Servicesystem. Bisher wurden unsere Produkte in mehr als 50 Länder und Regionen exportiert, darunter Russland, Australien, Indonesien, Vietnam, Kolumbien, Thailand, Türkei, Pakistan, Guinea, Ägypten, Chile, Vereinigte Staaten, Brasilien, Malaysia, Indien, Südafrika, Spanien, Bulgarien, Frankreich usw.
Vibrierende Bildschirmgehäuse mit kreisförmiger Bewegung

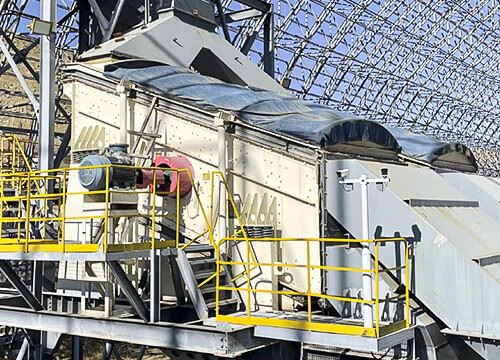

Kreisbewegungs-Vibrationssieb für Zuschlagstoffe wird häufig bei der Trennung von Quarzstein, Flusskieseln, Calcit, Dolomit, Granit, Basalt, Kalkstein, Diabas, Gold, Zinn, Titan, Hämatit, Eisenerz, Kohle und anderen Mineralien usw. verwendet.
Produktionsanlagen
Ein hochwertiges mechanisches Produkt muss über eine hervorragende Werkzeugausrüstung verfügen. Um die Genauigkeit sicherzustellen und den Anforderungen großer Bestellungen gerecht zu werden. Henan Excellent Machinery Co.,Ltd verfügt über 140 Sätze professioneller Ausrüstung, darunter ein Fünf-{4-Achsen-Portalbearbeitungszentrum, ein CNC-Bohr- und Fräsbearbeitungszentrum, ein Vertikalbearbeitungszentrum, ein Vertikal-CNC-Bearbeitungszentrum, ein Portalbearbeitungszentrum, eine Laserschneidmaschine, eine Laserrohrschneidemaschine, einen Schweißroboter-Arbeitsplatz, eine Verlängerungsdrehmaschine, ein CNC-Horizontalbearbeitungszentrum usw. Fortschrittliche Verarbeitungs- und Fertigungsausrüstung, einschließlich Umweltsprühraum und Wärmebehandlungsausrüstung Ultragroße Oberflächenwärmebehandlung.
Strenge Qualitätskontrolle
Derzeit hat EXCT die Zertifizierung des internationalen Qualitätssystems ISO9001-2008 vollständig bestanden. Das vollständige Qualitätssystem stellt sicher, dass von der Produktentwicklung und -konstruktion über die Produktion, Beschaffung und Lieferung bis hin zu Vertriebs- und Serviceprozessen eine wirksame Qualitätskontrolle durchgeführt wurde.
EXCT verfügt über ein strenges und kompetentes Inspektionsteam, um den Erfolg der Produktqualitätskontrolle sicherzustellen. Die Qualitätsprüfungsabteilung verfügt über einen strengen Prüfprozess, der die Phasen der Rohstoffbeschaffung, Produktion und Installation durchläuft, um sicherzustellen, dass jedes an Kunden gelieferte Gerät qualifiziert ist.
Reichen Sie Ihre Anforderungen ein und sprechen Sie mit einem unserer technischen Ingenieure über Ihr Projekt.
Holen Sie sich kostenlos die am besten geeignete Produktlösung und ein Angebot!!!
Allgemeine technische Spezifikationen
Die Kreisschwingsiebe von EXCT werden für jedes Anwendungsmaterial individuell angepasst, um die beste Konfiguration zu bieten und alle Ihre Anforderungen zu erfüllen. Für weitere Konfigurationen wenden Sie sich bitte an unsere technischen Ingenieure.
|
Modell |
Schichten |
Bereich |
Winkel |
Maschenweite (mm) |
Maximale Futtergröße (mm) |
Kapazität |
Frequenz (U/min) |
Leistung |
Gesamtdimension (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Kleiner oder gleich 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Kleiner oder gleich 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Kleiner oder gleich 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Kleiner oder gleich 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Kleiner oder gleich 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Kleiner oder gleich 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Kleiner oder gleich 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Kleiner oder gleich 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Kleiner oder gleich 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Kleiner oder gleich 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Kleiner oder gleich 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Kleiner oder gleich 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Kleiner oder gleich 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Kleiner oder gleich 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Kleiner oder gleich 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Kleiner oder gleich 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Kleiner oder gleich 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Kleiner oder gleich 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Kleiner oder gleich 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Kleiner oder gleich 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Kleiner oder gleich 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Kleiner oder gleich 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Kleiner oder gleich 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Kleiner oder gleich 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Kleiner oder gleich 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Kleiner oder gleich 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Kleiner oder gleich 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Kleiner oder gleich 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Kleiner oder gleich 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Kleiner oder gleich 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Kleiner oder gleich 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Kleiner oder gleich 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Kleiner oder gleich 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Kleiner oder gleich 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Kleiner oder gleich 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Kleiner oder gleich 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Kleiner oder gleich 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Kleiner oder gleich 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Kleiner oder gleich 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Kleiner oder gleich 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Auswahlanweisung
1. Zu prüfendes Material: ______ (Wir würden uns freuen, wenn Sie uns das -Foto des Materials vor Ort zur Verfügung stellen könnten.)
2. Umschlagkapazität:______t/h
3. Schüttdichte: ______t/m3
4.Max. Korngröße des Futtermittels: ______mm
5. Schichtnummer: ______
6. Maschenweite jeder Schicht: ______ mm
7. Prozentsatz der Partikelverteilung:______
Bitte überprüfen Sie das folgende Beispiel, um es besser zu verstehen:
Wenn die Schichtanzahl zwei beträgt und die Maschenweite jeder Schicht 8 mm und 3 mm beträgt, erhalten Sie drei Arten von Produkten: X, Y und Z. X Größer als oder gleich 8 mm; 3 mm Kleiner oder gleich Y < 8 mm; Z<3mm.
Wir möchten die folgenden Informationen bestätigen:
a.Der Prozentsatz von X im gesamten Material:______%;
b.Der Prozentsatz von Y im gesamten Material:______%;
c.Der Prozentsatz von Z im gesamten Material:______%;
8.Welche Ausrüstung wird verwendet, um das Material dem kreisförmigen Vibrationssieb zuzuführen:______
9. Welche Ausrüstung wird zum Austragen des Materials aus dem Kreisschwingsieb verwendet: ______
10.Arbeitsstromversorgung: ______V ______HZ
11. Funktioniert das kreisförmige Vibrationssieb allein oder mit anderen Geräten, um ein System zu bilden? Wenn Sie ein System erstellen, verfügen Sie über einen vorläufigen Entwurf oder eine handgezeichnete Skizze? Wenn ja, senden Sie es bitte zur Referenz an unseren Techniker.
12.Benötigte Menge:______
Service für kreisförmige Vibrationssiebe
Projekt-Machbarkeitsbericht
Standortdesign und -planung
Modellauswahl und -vorschlag
Berechnung der Modellauswahl
3D-Modellierung und Zeichnungen
Zivildesign
Installation und Inbetriebnahme
Ferndiagnose
Schulungsservice
Wartungsplan
